Was sind Leiterrollen-Aufreihblöcke?

Was sind Leiterrollen-Aufreihblöcke?

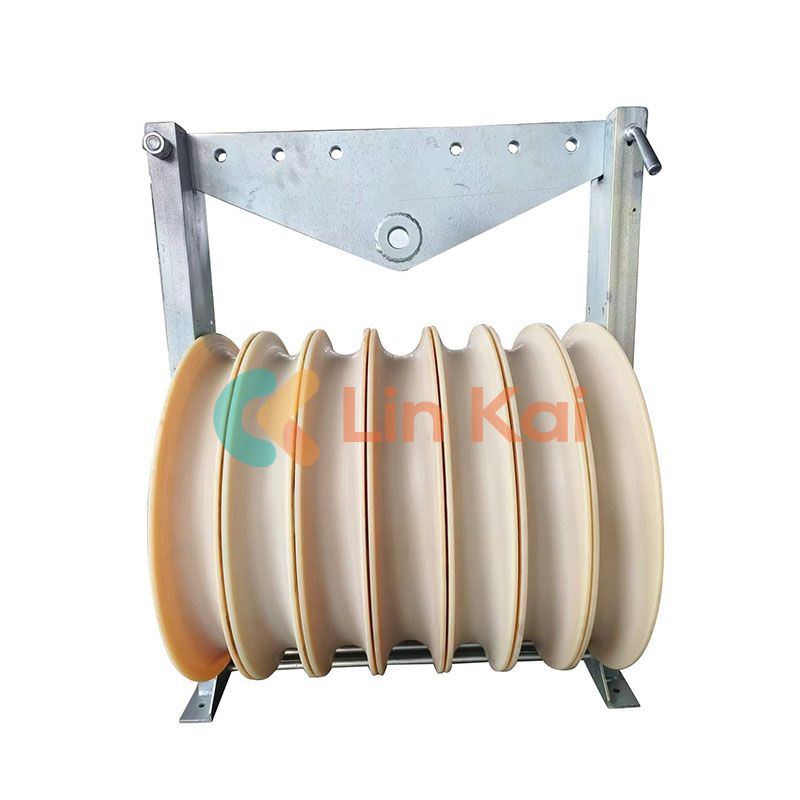

Leiterrollen-Bespannungsblöcke sind spezielle Riemenscheiben, die dazu dienen, elektrische Leiter (Drähte) beim Bespannen von Freileitungen zu stützen und zu führen. Die Baugruppe besteht typischerweise aus einem Rillenrad namens aScheibeund einen Stützrahmen. Der Leiter läuft durch die Seilscheibe, die sich frei dreht, um die Reibung zu reduzieren und die Oberfläche des Leiters zu schützen. Die Blöcke werden vorübergehend auf Turmkonstruktionen oder provisorischen Stützen montiert, bevor mit dem Ziehen begonnen wird.

Wie funktionieren Leiterrollen-Aufreihblöcke?

Während eines Bespannungsvorgangs:

• Entlang der gesamten Strecke wird zunächst ein Pilotseil bzw. eine Zugleine installiert.
• Der Leiterbespannungsblock wird an Masten oder Eckpunkten platziert.
• Der Leiter wird am Zugseil befestigt und durch jede Seilrolle gezogen.
• Durch die Rotation der Seilscheibe wird die Reibung erheblich verringert und ein Abrieb oder eine Beschädigung des Leiters verhindert.

Die gerillte Seilscheibe sorgt dafür, dass die Leiterbahn auch bei unebenem Gelände oder Kurven in der Spur bleibt. Die sanfte Bewegung hilft den Teams außerdem dabei, die richtige Spannung aufrechtzuerhalten und Installationsverzögerungen zu minimieren.

Warum sind Leiterrollen-Aufreihblöcke wichtig?

Es gibt mehrere entscheidende Gründe, warum diese Blöcke im Stromleitungsbau unverzichtbar sind:

• Reduzierte Reibung und Schäden:Das Design minimiert Reibung und Verschleiß an den Leitern und verhindert so kostspielige Schäden während der Installation.
• Richtiges Spannungsmanagement:Sie ermöglichen eine kontrollierte Spannung, die für einen gleichmäßigen Leiterdurchhang und eine langfristige Zuverlässigkeit unerlässlich ist.
• Verbesserte Sicherheit:Das manuelle Ziehen von Leitern ohne Block erhöht das Risiko, dass Arbeiter brechen und sich verletzen. Blöcke reduzieren diese Risiken.
• Effiziente Besaitung über große Distanzen:Bei großen Spannweiten oder schwierigem Gelände sorgen Blöcke dafür, dass die Installation reibungslos und ohne unnötige Unterbrechungen verläuft.

Welche Arten von Leiterrollen-Aufreihblöcken gibt es?

Bespannungsblöcke werden nach der Anzahl der Seilrollen und speziellen Anwendungsfällen kategorisiert:

Wie wählt man den richtigen Leiterrollen-Aufreihblock aus?

Bei der Auswahl eines geeigneten Blocks sind folgende wichtige Kriterien wichtig:

• Leitergröße und -typ:Stellen Sie sicher, dass der Durchmesser der Seilrolle mindestens das 30- bis 40-fache des Leiterdurchmessers beträgt, um die Biegespannung zu minimieren.
• Anzahl der Leiter:Wählen Sie Blöcke mit einer Rollenanzahl, die zu Ihrem Leitungsdesign passt – einzeln für einen Leiter, mehrere für gebündelte Systeme.
• Nennlastkapazität:Die Arbeitslast sollte die maximale Zugspannung um einen Sicherheitsabstand überschreiten.
• Rahmen & Material:Rahmen bestehen typischerweise aus verzinktem Stahl und Seilscheiben aus hochfestem Aluminium oder MC-Nylon mit optionaler Schutzauskleidung.

Welche Sicherheitsaspekte sind wichtig?

• Richtige Installation:Sorgen Sie für eine sichere Verankerung an den Türmen, um ein versehentliches Lösen beim Ziehen zu vermeiden.
• Regelmäßige Inspektion:Überprüfen Sie regelmäßig den Zustand der Riemenscheibe und des Lagers, um Ausfälle während des Betriebs zu vermeiden.
• Verwenden Sie Schutzausrüstung:Arbeiter sollten beim Umgang mit Hochspannungsleitern und Werkzeugen PSA tragen.

Häufig gestellte Fragen

Was ist der Hauptzweck eines Leiterrollen-Aufreihblocks?
Es führt und stützt den Leiter während der Freileitungsinstallation und minimiert gleichzeitig Reibung und mechanische Beschädigungen.

Wie wirkt sich das Scheibenmaterial auf die Leistung aus?
Seilrollen aus MC-Nylon oder Aluminium mit Auskleidung reduzieren die Reibung und minimieren den Leiterverschleiß.

Kann ein Flaschenzug mehrere Leiter bewältigen?
Ja – Mehrscheibenblöcke sind für die gleichzeitige Handhabung von zwei, drei oder vier Leitern ausgelegt.

Sind Leiterrollen-Aufreihblöcke nur für Stromleitungen geeignet?
Grundsätzlich ja, aber ähnliche Blöcke können in Telekommunikations- und anderen Freileitungsinstallationen verwendet werden.

Welche Faktoren beeinflussen die Blockauswahl?
Die Größe des Leiters, die Spannungsbelastung, die Umgebung und die Komplexität der Route beeinflussen alle die Wahl des Blocks.
