Wie kann eine Kabel-Erdungsrolle mit Nylonrad die Installation von Erdkabeln sicherer und effizienter machen?

Artikelzusammenfassung:Die Installation von Erdkabeln erfordert mehr als qualifizierte Techniker und hochwertige Kabel. Die richtige Unterstützungsausrüstung kann die Zugeffizienz, den Kabelschutz und die Installationssicherheit erheblich beeinflussen. ANylon-Radkabel-ErdungsrolleBietet einen reibungslosen, kontrollierten Verlauf für unterirdische Stromkabel, insbesondere wenn die Kabel durch gerade Abschnitte, Kurven und Grabenecken verlaufen müssen. Diese Rollen dienen der Kabelführung und -unterstützung und tragen dazu bei, die Reibung zu verringern, eine Fehlausrichtung des Kabels zu verhindern und die Kabeloberflächen während der Installation zu schützen. In diesem Leitfaden wird erläutert, wie Kabel-Erdungsrollen mit Nylonrädern funktionieren, wie Sie das richtige Modell auswählen und warum sie ein wichtiger Bestandteil der professionellen Erdkabelinstallation sind.

Inhaltsverzeichnis

• Warum sind für die Installation von Erdkabeln Erdungsrollen erforderlich?
• Was ist eine Nylon-Radkabel-Erdungsrolle?
• Was sind die Hauptmerkmale von Nylon-Radkabel-Erdrollen?
• Welche technischen Spezifikationen sollten Käufer berücksichtigen?
• Wo werden Nylon-Radkabel-Erdungsrollen verwendet?
• Wie sollten Sie die richtige Kabelerdungsrolle auswählen?
• Wie verbessern diese Rollen die Kabelinstallation?
• Wie können Sie Kabelerdungsrollen warten?
• Häufig gestellte Fragen
• Abschluss

Warum sind für die Installation von Erdkabeln Erdungsrollen erforderlich?

Erdkabel können schwer, flexibel und bei der Installation schwer zu kontrollieren sein. Wenn ein Kabel direkt über den Boden oder die Grabenoberfläche gezogen wird, können Reibung und unkontrollierter Kontakt den Zugwiderstand erhöhen und den Kabelmantel unnötig belasten.

Hier ist aNylon-Radkabel-Erdungsrollewird wertvoll. Anstatt das Kabel direkt über Beton, Erde, Kies oder andere Oberflächen ziehen zu lassen, sorgt die Rolle für einen kontrollierten Rollweg. Auch bei Kurven und Richtungswechseln tragen richtig positionierte Rollen dazu bei, den vorgesehenen Kabelverlauf einzuhalten.

Professionelle Kabelinstallationen können von Rollen profitieren, denn sie helfen:

• Führen Sie Kabel entlang der geplanten Installationsroute.
• Reduzieren Sie den direkten Kontakt zwischen Kabel und Bodenoberfläche.
• Minimieren Sie die Reibung beim Kabelziehen.
• Reduzieren Sie die Möglichkeit, dass das Kabel verrutscht oder sich außerhalb des Grabenpfads bewegt.
• Stützen Sie Kabel an geraden Abschnitten und Ecken ab.
• Verbessern Sie die allgemeine Installationskonsistenz und die Sicherheit am Arbeitsplatz.

LingkaiIn den Produktinformationen werden Kabel-Erdungsrollen aus Nylon speziell als Ausrüstung zum Führen und Stützen von Kabeln beschrieben, insbesondere in Kurven, in denen die Kabelstabilität wichtig ist.

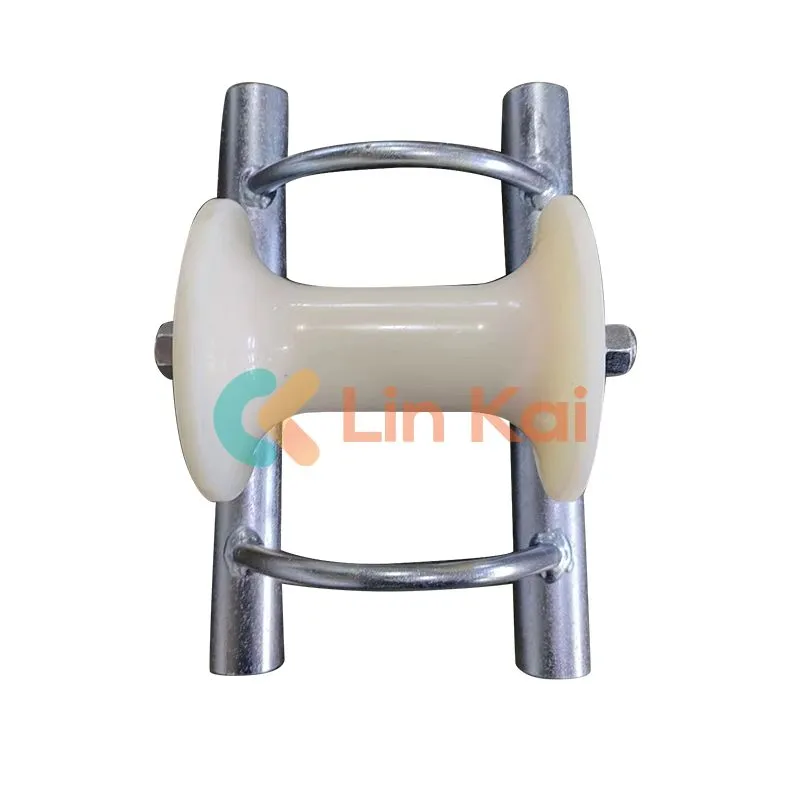

Was ist eine Nylon-Radkabel-Erdungsrolle?

Eine Nylon-Kabelerdungsrolle ist ein Kabelinstallationswerkzeug, das dazu dient, Erdkabel zu stützen und zu führen, während sie in Position gezogen werden. Es besteht im Allgemeinen aus einem Tragrahmen, einer Rolle oder Riemenscheibe, einer Welle und einer Lagerbaugruppe.

Das Nylonrad ist besonders praktisch, da es eine glatte Auflagefläche für das Kabel bietet. Beim Einziehen des Kabels dreht sich das Rad, während sich das Kabel bewegt, und sorgt so dafür, dass das Kabel durch die Installationsroute verläuft, anstatt ständig auf dem Boden zu rutschen.

Je nach Einbaukonfiguration können unterschiedliche Rollenausführungen zum Einsatz kommen. Geradlinige Rollen eignen sich für relativ direkte Kabelführungen, während Eckrollen für die Kabelverlegung an Grabenecken konzipiert sind.

Gemäß den Produktspezifikationen von Lingkai umfasst das Sortiment an Kabelerdungsrollen geradlinige Konfigurationen und Eckrollen, wobei die Modelle für Kabel bis zu einem Durchmesser von ca. 200 mm ausgelegt sind. Die Rollen sind auf Lagern gelagert, während die Rahmen aus verzinktem Stahl gefertigt sind.

Was sind die Hauptmerkmale von Nylon-Radkabel-Erdrollen?

1. Glatte Nylon-Kontaktfläche

Das Nylonrad erzeugt eine rollende Kontaktfläche zwischen dem Kabel und dem Installationsgerät. Dies hilft bei der Führung des Kabels und reduziert gleichzeitig unnötiges Ziehen über raue Oberflächen.

2. Lagermontierte Rollen

Durch Lager können sich die Rollen drehen, wenn sich das Kabel bewegt. Dieses Design unterstützt eine reibungslosere Kabelbewegung und kann dazu beitragen, den Widerstand während der Installation zu verringern.

3. Rahmen aus verzinktem Stahl

Ein verzinkter Stahlrahmen bietet eine praktische strukturelle Lösung für anspruchsvolle Installationsumgebungen. Die Kabelinstallation findet häufig im Freien, in Gräben oder auf Baustellen statt, wo die Ausrüstung Feuchtigkeit, Staub und mechanischer Handhabung ausgesetzt sein kann.

4. Mehrere Konfigurationen

Unterschiedliche Kabeldurchmesser und Verlegewege erfordern unterschiedliche Rollendimensionen. Zu den verfügbaren Konfigurationen gehören Modelle mit Nylon- oder Aluminiumrollen und verschiedenen Rahmenkonstruktionen.

5. Unterstützung für Erdkabel mit großem Durchmesser

Lingkai gibt an, dass seine Nylon-Kabelerdungsrollen für die unterirdische Installation von Stromkabeln bis zu einem Durchmesser von 200 mm verwendet werden können, wobei das geeignete Modell entsprechend dem tatsächlichen Kabeldurchmesser und den Installationsbedingungen ausgewählt werden sollte.

Welche technischen Spezifikationen sollten Käufer berücksichtigen?

Die Auswahl einer Kabelrolle nur aufgrund des Aussehens kann zu einer ungeeigneten Installation führen. Professionelle Käufer sollten den Kabeldurchmesser, die Arbeitslast, die Rahmenkonstruktion, das Radmaterial, die Rollenkonfiguration und die Standortbedingungen bewerten.

Die folgenden Beispiele basieren auf den veröffentlichten Spezifikationen für das geradlinige Kabelrollensortiment von Lingkai:

Diese Spezifikationen zeigen, warum die Modellauswahl wichtig ist. Eine Rolle, die für ein kleineres Kabel ausgelegt ist, sollte nicht automatisch für ein größeres oder schwereres Kabel verwendet werden. Käufer sollten die Nennarbeitslast und den Kabeldurchmesserbereich der Walze an die tatsächlichen Projektanforderungen anpassen.

Wo werden Nylon-Radkabel-Erdungsrollen verwendet?

Nylon-Kabel-Erdungsrollen werden hauptsächlich mit der unterirdischen Installation von Stromkabeln in Verbindung gebracht. Sie können entlang der Kabelwege positioniert werden, um eine kontinuierliche Unterstützung zu bieten, während das Kabel von einer Rolle in seine endgültige Position gezogen wird.

Typische Anwendungen sind:

• Erdkabelverlegung:Unterstützung von Kabeln beim Durchzug durch Gräben.
• Versorgungsinfrastrukturprojekte:Unterstützung von Installationsteams bei der Kontrolle von Kabeln entlang geplanter unterirdischer Routen.
• Industrielle Elektroprojekte:Unterstützung schwerer Kabel beim Anlagen- und Anlagenbau.
• Installation von Grabenecken:Verwendung von Eckrollen zur Führung von Kabeln bei Richtungsänderungen.
• Großkabelprojekte:Auswahl geeigneter Rollenmodelle für Kabel nahe dem Ø200-mm-Bereich.

Für Eckinstallationen listet Lingkai spezielle Kabel-Eckrollenmodelle mit Arbeitslasten von 8 kN bis 10 kN und Kabelgrößen von ≤Ø80 mm bis ≤Ø150 mm auf.

Wie sollten Sie die richtige Kabelerdungsrolle auswählen?

Ein praktischer Auswahlprozess sollte beim Kabel und nicht bei der Rolle beginnen. Vor dem Kauf sollten Installationsteams die wichtigsten Projektparameter sammeln und diese mit den Spezifikationen des Herstellers vergleichen.

Schritt 1: Bestätigen Sie den Kabeldurchmesser

Messen oder bestätigen Sie den Außendurchmesser des Kabels. Dies ist einer der wichtigsten Parameter, da die Rolle eine angemessene Unterstützung bieten muss, ohne die Bewegung des Kabels einzuschränken.

Schritt 2: Überprüfen Sie das Kabelgewicht und die Zugbedingungen

Schwere Kabel können beim Ziehen erhebliche mechanische Belastungen erzeugen. Die ausgewählte Walze sollte über eine für die Einbaubedingungen ausreichende Tragfähigkeit verfügen.

Schritt 3: Identifizieren Sie gerade Abschnitte und Eckabschnitte

Eine gerade Kabelführung und eine scharfe Grabenecke erfordern nicht unbedingt die gleiche Rollenkonfiguration. Verwenden Sie gerade Rollen für gerade Abschnitte und geeignete Eckrollen, wenn das Kabel die Richtung ändert.

Schritt 4: Berücksichtigen Sie die Installationsumgebung

Bei Projekten im Freien, auf Baustellen und in unterirdischen Gräben können Geräte Schmutz und Feuchtigkeit ausgesetzt sein. Eine robuste Rahmenkonstruktion und eine geeignete Lagerung können einen zuverlässigen Betrieb unterstützen.

Schritt 5: Vergleichen Sie die gesamten Projektanforderungen

Bei großen Projekten sollten Käufer die Anzahl der erforderlichen Rollen, die Länge der Kabelroute, den Abstand, die Anzahl der Ecken, die Transportanforderungen und den Installationsplan berücksichtigen, anstatt nur den Stückpreis zu bewerten.

Wie verbessern diese Rollen die Kabelinstallation?

Der Wert einer Nylon-Kabel-Erdungsrolle geht über die bloße Unterstützung eines Kabels hinaus. Richtig positionierte Rollen können zu einem kontrollierteren Installationsprozess beitragen.

Konkret geht es darum, einen kontrollierten Kabelweg von der Trommel bis zur endgültigen Einbauposition zu schaffen. Durch die richtige Platzierung der Rollen kann der Zugvorgang vorhersehbarer und für die Montageteams einfacher zu bewältigen sein.

Wie können Sie Kabelerdungsrollen warten?

Obwohl es sich bei Kabelaufrollern um relativ einfache mechanische Werkzeuge handelt, kann eine routinemäßige Inspektion dazu beitragen, ihre Leistung über wiederholte Projekte hinweg aufrechtzuerhalten.

• Überprüfen Sie die Nylonräder vor jeder größeren Installation.
• Überprüfen Sie die Lager auf ungewöhnlichen Widerstand oder ungewöhnliche Geräusche.
• Überprüfen Sie den Rahmen auf Verformung oder sichtbare Schäden.
• Entfernen Sie Schmutz, Schlamm und Ablagerungen von beweglichen Komponenten.
• Überprüfen Sie, ob sich die Rolle frei dreht, bevor Sie mit dem Kabelziehen beginnen.
• Überschreiten Sie nicht die angegebene Arbeitslast.
• Ersetzen Sie beschädigte Komponenten, bevor Sie die Walze wieder in Betrieb nehmen.

Die Wartungsanforderungen können je nach Betriebsfrequenz, Standortbedingungen, Kabelgewicht und Handhabungspraktiken variieren. Vor einem längeren Kabeleinzug ist eine grundlegende Vorabkontrolle besonders wichtig.

Häufig gestellte Fragen zu Nylon-Radkabel-Erdungsrollen

1. Wofür wird eine Nylon-Radkabel-Erdungsrolle verwendet?

Es dient der Führung und Unterstützung von Erdkabeln bei der Verlegung. Die Rolle sorgt für einen kontrollierten Rollweg, der dazu beiträgt, den direkten Kabel-Erde-Kontakt zu reduzieren und die Kabelausrichtung zu unterstützen.

2. Welchen Kabeldurchmesser können die Rollen von Lingkai aufnehmen?

Aus den veröffentlichten Spezifikationen von Lingkai geht hervor, dass die Kabel-Erdungsrollenserie mit Nylonrädern für unterirdische Stromkabel bis zu einem Durchmesser von ca. 200 mm verwendet werden kann. Je nach Kabeldurchmesser und Projektanforderungen sollte das richtige Modell ausgewählt werden.

3. Sind Nylonrollen für schwere Erdkabel geeignet?

Sie können geeignet sein, wenn das ausgewählte Modell über eine entsprechende Arbeitslast und Kabelkapazität verfügt. Einige der aufgeführten geradlinigen Modelle haben eine Arbeitslast von 10 kN, Käufer sollten jedoch vor der Auswahl immer die tatsächlichen Projektlastbedingungen überprüfen.

4. Was ist der Unterschied zwischen geraden und Eckkabelrollen?

Geradlinige Rollen sind in erster Linie für relativ direkte Kabelführungen konzipiert, während Eckrollen dazu gedacht sind, Kabel um Grabenecken oder Richtungsänderungen zu stützen und zu führen.

5. Warum werden Lager in Kabelrollen verwendet?

Durch Lager kann sich die Rolle oder Seilscheibe drehen, wenn sich das Kabel bewegt. Dies unterstützt eine sanftere Bewegung des Kabels und trägt dazu bei, den Widerstand beim Ziehen zu verringern.

6. Welches Material wird für das Rollgestell verwendet?

Lingkai gibt an, dass die Rahmen seiner Kabelrollen aus verzinktem Stahl bestehen. Verschiedene Modelle können unterschiedliche Rahmenkonstruktionen verwenden, einschließlich Aluminiumgussrahmen, Stahlplattenbasis und Stahlrohrrahmenkonstruktionen.

Abschluss

Für einen zuverlässigen Erdkabelinstallationsprozess ist die Kontrolle der Kabelbewegung vom Beginn des Einzugsvorgangs bis zur endgültigen Platzierung erforderlich. Eine richtig ausgewählteNylon-Radkabel-Erdungsrollekann die erforderliche Führung, Unterstützung und den Rollkontakt bieten, um die Kabelinstallation kontrollierter und effizienter zu gestalten.

Für professionelle Käufer sind Kabeldurchmesser, Arbeitslast, Rollenkonfiguration, Installationsroute, Eckenanforderungen, Rahmenkonstruktion und allgemeine Projektbedingungen die wichtigsten Überlegungen. Mit Modellen für unterschiedliche Kabelgrößen und Installationskonfigurationen bietet Lingkai praktische Lösungen für Erdkabelinstallationsprojekte. Wenn Sie Kabelrollen für ein Versorgungs-, Industrie-, Infrastruktur- oder Elektroinstallationsprojekt suchen, erkunden Sie das Sortiment an Kabel-Erdungsrollen mit NylonrädernKontaktieren Sie unsfür die Modellauswahl, technische Spezifikationen und ein passendes Angebot für Ihr Projekt.
