Spleißhülsenschutz

Der hochwertige Spleißhülsenschutz von Lingkai verfügt über Erdungsspleißschutzhülsen und ACSR-Spleißschutzhülsen und wurde entwickelt, um die Kompressionshülsenverbindungen für den ACSR-Leiter bei Leitungsverlegungsvorgängen zu schützen und dafür zu sorgen, dass diese sicher durch Bespannungsblöcke geführt werden. Die Deckelgelenke bestehen aus zwei Schalenstücken, die aus verzinktem Stahl gefertigt sind. An beiden Enden sind Gummiteile angebracht, die das Mittelgelenk beim Überfahren der Bespannungsrollen schützen.

Anfrage absenden

Produktbeschreibung

Der hochwertige Spleißhülsenschutz von Lingkai ist eine langlebige und kostengünstige Lösung, die zuverlässigen Schutz für ACSR-Spleiße in Übertragungs- und Verteilungsanwendungen bietet. Der Spleißhülsenschutz besteht aus hochwertigen Materialien.

Unser Spleißhülsenschutz wurde entwickelt, um optimale Verbindungen zwischen ACSR-Leitern zu gewährleisten und sie gleichzeitig vor Umwelteinflüssen zu schützen.

Die Deckelgelenke bestehen aus zwei Schalenstücken, die aus verzinktem Stahl gefertigt sind. An beiden Enden sind Gummiteile angebracht, die das Mittelgelenk beim Überfahren der Bespannungsrollen schützen.

Spleißhülsen (Versteifungen) werden verwendet, um die Leiterverbindung beim Aufspannen von Freileitungen zu schützen.

Hauptspezifikationen des Schutzes für Erdungsspleißhülsen

Artikelnummer	Modell	Hauptabmessung (mm)				Geeignetes Erdungskabel

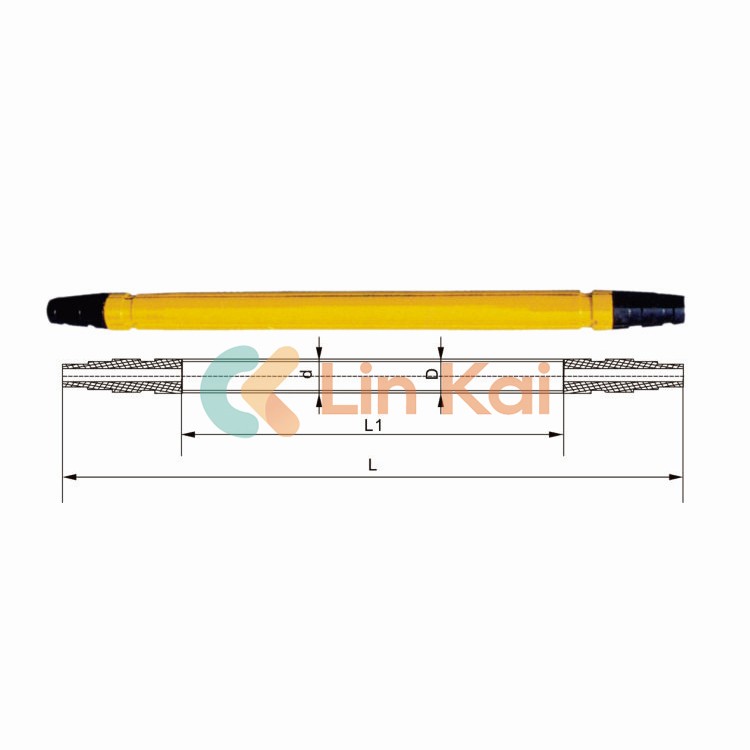

Artikelnummer	Modell	D	L	d	L1	Geeignetes Erdungskabel
17213	J55G	Φ30	450	F24	280	GJ50, GJ55
17214	J70G	Φ30	510	F24	340	JLB65, GJ70
17215	J80G	F34	510	F27	340	GJ80
17216	J95G	F34	585	F27	415	JLB95
17217	J100G	F38	590	F28	390	LGJ50/30, GJ100
17218	J120G	Φ40	660	Φ30	440	GJ120, JLB120
17219	J150G	F45	850	F37	530	GJ150, LGJ70/40, LGJ95/55

Anmerkung: Die Anforderung unterschiedlicher Größen sollte im Vertrag angegeben werden.

Dieser ACSR-Spleißhülsenschutz ist auf Crimprohre anwendbar, die dem DL/T758-2001-Standard für Spleißarmaturen mit hydraulischer Überlappungsverbindung entsprechen. Wenn die Größe des Crimprohrs vom Standard abweicht, sollte die Größe der Spleißhülsen im Vertrag angegeben werden.

Hauptspezifikationen

Artikelnummer	Modell	Hauptabmessung (mm)				Anwendbarer Leiter (max.)
Artikelnummer	Modell	D	L	d	L1	Anwendbarer Leiter (max.)
17201	J240B	F45	850	F38	530	LGJ240/55
17202	J300B	F51	940	F43	600	LGJ300/50
17203	J400B	F57	995	F47	655	LGJ400/50
17204	J500B	F68	1080	F56	740	LGJ500/65
17205	J630B	F83	1180	F63	800	LGJ630/55
17206	J720B	F83	1196	F63	816	LGJ720/50
17207	J900B	F89	1180	F73	800	LGJ900/75
10208	J1000B	Φ95	1400	Φ75	1020	LGJ1000/80
